Проверка указателей напряжения
Испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции указателя повышенным напряжением.

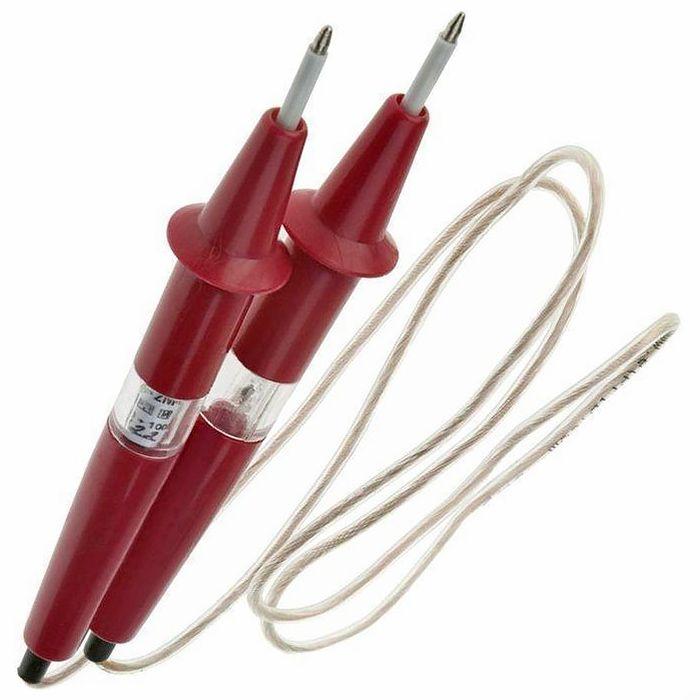

- Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам - наконечникам, у однополюсного – к контакту-наконечнику и контакту на торцевой (боковой) части корпуса.
- Напряжение индикации указателей напряжения до 1000 В должно быть не выше 90 В;
- Для проверки схемы испытательное напряжение должно превышать наибольшее значение рабочего напряжения не менее чем на 10 %. Продолжительность испытания – 1 мин.
Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:
- 0,6 мА для однополюсных указателя напряжения;
- 10 мА для двухполюсного указателя напряжения;
для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.
Значение тока измеряется с помощью высоковольтной установки. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В - 2 кВ. Продолжительность испытания – 1 мин.
Пользовательские характеристики | |
---|---|
Срок выполнения | 1 |
Тип услуги | Услуги электролаборатории |
- Цена: 2 200 ₸
